岡本工作機械製作所が世界戦略文字レス対話ソフト&3次元機上測定装置搭載CNC超精密平面研削盤「UPG-CALiシリーズ」の発売を開始

190315岡本1 岡本工作機械製作所(社長=石井常路氏)が、このほど新たに、静圧スライド摺動面とリニアモータ駆動方式を採用したCNC超精密平面研削盤「UPG-CALiシリーズ」をラインナップに追加した。UPG-CALiシリーズとは、Ultra Precision Surface Grinderを表しており、左右・前後軸に静圧スライドとリニアモータ駆動方式の組合せを採用することで、摺動面非接触且つ正確な位置決めを可能とする超精密平面研削盤。世界戦略の文字レス対話ソフトの採用で、今後増える国内外生産現場のグローバル化へ対応。さらに新開発された3次元機上測定ソフトによって、研削盤を測定装置として利用できるようにしている。

 同社では、「世界規模で増加する金型部品・順送金型プレート・電気自動車部品・工作機器・航空/宇宙産業の超精密加工に対応するべく非接触摺動面を採用し、今後日本国内での外国人労働者増加も視野に入れた文字レス対話ソフトの導入や、研削盤を測定器として使用するという新たなテーマを兼ね揃えた期待の新商品になる」とコメント。

 また業界初の『5軸研削CAM』を開発することによって、5軸研削という新領域を開拓するテーマも兼ね揃えている。

 同社商品ラインナップにおける精度上位機種を想定しており、販売開始は、2019年4月1日を予定している。超精密分野の製造業ユーザー向けに年間6~10台以上の受注を見込んでいる。

特長

① 加工内容でセレクトする研削盤
 各軸ブロックセレクト方式(摺動面・駆動・スピンドルの方式を選択可能)採用と部品共通化による量産化の成功によって、顧客の加工内容に最適な方式の研削盤選定を適応価格帯。

② 超精密の位置決め精度の左右・前後リニアモータ駆動方式
 NC 数値制御による首振りドレス装置、ワークインデックス装置、といし軸旋回、マルチポジション研削等、多彩な研削に対応を行うため、超精密の位置決めを可能とするリニアモータ駆動方式を左右・前後軸共に採用。(上下軸オプション対応)

③ 研削専用5 軸CAM による複雑形状加工
 新開発の研削専用の5 軸CAM に対応。NC プログラミングや専門知識を必要としない画期的なCAM システムの開発により、複雑形状研削までをさらに簡易にする。

④ 3 次元機上測定装置
 新たに開発された3 次元機上測定ソフトは、研削盤を高精度測定装置としても活用できるようにした。研削後の測定だけではなく補正研削にも対応しており、研削の複合化と自動化を提供。

⑤ 世界戦略文字レス対話ソフト
 今後増える国内外における生産現場のグローバル化を視野に、どの国の人でも直感的に文字を介さず、超精密の研削を行える文字レス対話ソフトを搭載した。

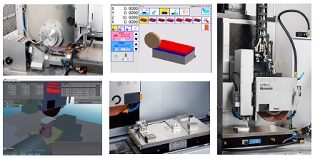

190315岡本2
