オークマ 高精度大型立形マシニングセンタ「MB-80V」を新発売! ~半導体製造装置・自動車金型等の大物部品加工に最適~

 オークマがこのほど、高精度大型立形マシニングセンタ「MB-80V」を販売した。このマシンは、高精度・高速・強力切削でグローバルに市場から高く評価されている立形マシニングセンタ「MB-V シリーズ」の最上位機種。拡大する半導体製造装置市場をはじめ、高品位・高精度化と自動化の需要が進む大物部品や金型部品加工に最適な“スマートマシン”として、最高の品質と生産性を提供する。

 同社では、「IoTの拡大に加え、5G サービスの本格導入を目前に控えた通信産業や、CASEによって大変革期を迎えている自動車産業向けに、半導体・センサー類は今後ますます需要の拡大が見込まれている。半導体製造装置市場は、現時点では一服感があるものの、中長期的には確実に成長していく産業分野。半導体需要の拡大とともにシリコンウエハーの主流は300mm(12 インチ)と大型化しており、半導体製造装置の部品サイズも大型化している。また自動車分野では内装部品だけでなく外観部品の樹脂化が進み、中大型の金型加工の需要が増加しており、これら大型の精密部品・金型部品の生産性を向上するために、長時間の無人運転などフレキシブルな自動化対応が可能、かつ省スペースの機械が求められています。」と開発の背景について述べている。

 また、新開発の「MB-80」は、省スペースでありながらクラス最大級の加工エリアを持ち、AI 技術の活用により自動化・無人化に向けて“止まらない機械”を志向した高精度大型立形マシニングセンタであり、① 省スペースでありながら、半導体製造装置の部品加工、自動車関係の金型向けに最適な広さのテーブルサイズを最大限に活用できるワイドな加工エリア、② AI 技術を活用した予知保全と、世界最高水準の寸法安定性による長時間無人運転の実現 ③「止まらない機械」を実現する高い切粉処理性能とフレキシブルに自動化対応できる優れた拡張性、④ No.50 コロ軸受採用により、重切削の荒加工から高品位の仕上げ加工まで、この1 台でオールラウンドに対応。生産リードタイムの大幅短縮を実現――という優位性を持っている。

特長と実現技術

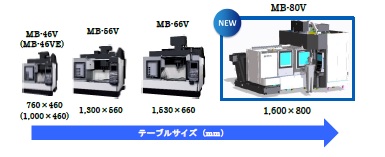

(1)テーブルサイズを最大活用。クラス最大の加工エリアを最小のスペースで提供
●ワークとの干渉を気にすることなく、工具計測も多面加工も対応可能
 ・テーブルサイズ 1,600mm× 800mm
 ・XYZ 軸 移動量 1,600mm× 1050mm × 600mm (加工エリア 従来機比 54%拡大)
●省スペース設計で、設置床面積に対する加工範囲を最大化 (面積生産性 従来機比 27%向上)

(2) AI 技術を活用した予知保全技術とサーモフレンドリーコンセプトによる優れた精度安定性により長時間の無人運転が可能
●AI 主軸診断とAI 送り軸診断で主軸軸受やボールねじの異常有無と異常部位を特定、計画的なメンテナンスによりマシンダウンを未然に防止
 ・異常度の傾向を見える化することで計画的なメンテナンスが可能。生産計画を遵守
 ・誰でも簡単に短時間で診断が可能。診断に必要な計測器やスキルは不要
●1 万台以上の実績を誇るMB-V シリーズの高精度門形構造と5 万台以上の搭載実績の「サーモフレンドリーコンセプト」を採用
 ・温度変化8℃における経時寸法変化8μm (実績値)
 ・同サイズのマシニングセンタとして世界最高水準の寸法安定性
 ・大物部品の長時間連続加工おいても、抜群の寸法安定性を実現することで、作業者による寸法補正作業が不要。
 ・AI技術の活用により進化したサーモフレンドリーコンセプトで広いテーブル全域の熱変位を補償

(3)大物部品の自動化に対応した高い切粉処理性能と拡張性
●大量のアルミ切粉も一掃。面倒なワーク清掃、機内清掃作業を激減し、機械稼働率を向上

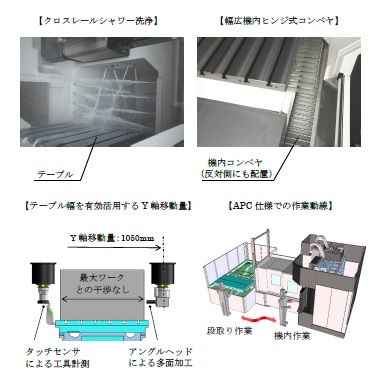

 ・切粉を堆積させない機内カバー垂直構造に加え、クロスレールシャワー洗浄によりワークやテーブル上の切粉を一掃、清掃作業を激減
 ・幅広の機内ヒンジ式コンベヤをテーブル前後に設置。大量の切粉もスムーズに排出
●APC 仕様時の段取り作業と機内作業の動線を最短化、作業性を大幅に向上
●多様な自動化を実現する油空圧治具対応
 ・最大8 系統16 本の配管をテーブルへ供給可能。多彩な自動クランプ治具を実現

(4)荒加工から仕上げ加工まで一台で完遂。生産リードタイムを大幅短縮工
●No.50 コロ軸受採用 強力主軸による高能率加工で切削時間短縮
 ・フライスによる切削量 669 cm3/min の重切削(S45C 材)を実現 (従来機比33%向上)
●NC 制御技術「Hyper-Surface」で金型仕上げ加工面品位の向上と加工時間の短縮を両立
 ・加工プログラムの乱れを自動補正、指令位置や送り速度のバラツキを抑制
