MOLDINO アルファ高送りラジアスミル「TR4F 形」 追加ラインアップ!

201202MOLDINO

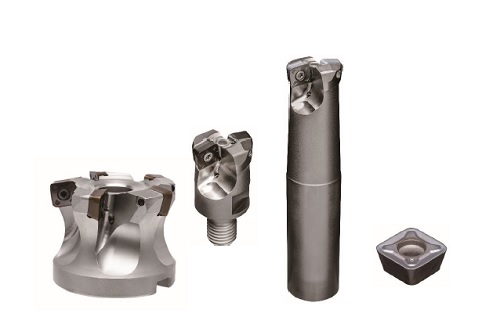

 MOLDINOが人気のアルファ高送りラジアスミルに「TR4F 形」を追加ラインアップし、このほど販売を開始した。

 ダイカスト金型や樹脂金型の荒加工では形状部・構造部を問わず中大径の高送り工具が多く使用されているが、高送り加工は一般的に切削負荷が高いため、これに耐えうる工具剛性が求められる。また、分厚い切りくずが生成されるため、切りくずの排出性も重要である。

 荒加工工程の効率化のために最新の工作機械を導入しても、従来の工具では工具剛性や切りくず排出性の不足からその性能を十分に発揮できないという課題があった。そこで同社では、こうした課題解決のため、独自のインサート形状で高い切削負荷に対応し、切りくず排出性を向上させた刃先交換式荒加工用工具アルファ高送りラジアスミル「TR4F形」の開発に至った。この製品は、ダイカスト金型や樹脂金型、プレス金型の高能率荒加工に威力を発揮する。

〈特長〉

 (1)広い断面積と拘束面積を持つ独自のインサート形状により、一刃当りの送り量2㎜を超える高能率荒加工が可能。
 (2)切りくず排出性を高めたボディ形状を採用。突き出し量の長い金型形状部の加工でも切りくず詰まり・噛み込みを抑制する。
 (3)独自の不等分割方式を採用しました。切削時のビビり振動を抑制し、従来品を超える高能率加工を可能にした。
 (4)等高線加工だけでなくバーチカル加工も可能となった。幅広い加工用途に対応する。
 (5)豊富なインサート材種をラインナップ。軟鋼から高硬度鋼まで、幅広い被削材に対応する。
 (6)インサートは片面4コーナ仕様で経済的。

■価格
 ホルダ:¥39 270 ~¥126,510 (消費税別)
 インサート:¥1,360 (消費税別)
