ダイジェット工業 2つの新製品を投入

 ダイジェット工業がこのほど、DH1コートを採用した高硬度材加工用ソリッドエンドミル「ワンカット70 DHコート」と、同一インサートで高送り加工と肩削り加工が可能なマルチカッタ「マルチエクストリーム」のサイズラインナップを拡張して発売した。

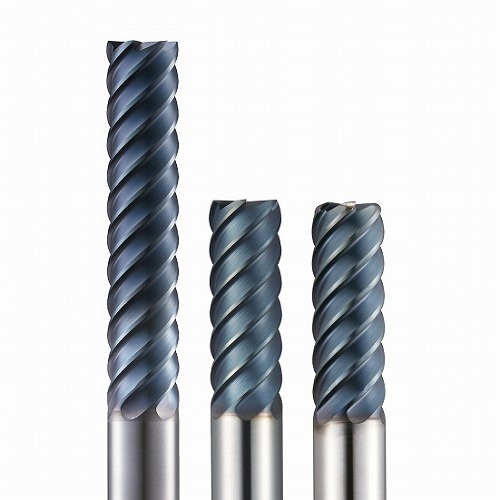

ソリッドエンドミル「ワンカット70 DHコート」SHE形

ワンカット70 DHコート

 この製品は、70HRC高硬度材の加工が可能なスクエアエンドミル「ワンカット70」に新コーティング被膜「DH1」を採用しリニューアル。焼入れ鋼など高硬度材の高速加工、長寿命化を実現し、さらなる加工能率と加工寿命向上を図った。レギュラ~ロング刃長および高強度なコーナR タイプを取り揃え、高硬度材の高能率加工に対応する。プリハードン鋼、高硬度材(70HRC対応)、高速度工具鋼などの中仕上げ~仕上げ加工に威力を発揮する。

〈特長〉

(1)心厚剛性のある本体設計により、工具の倒れを最小限に抑え、高硬度材の高速・高能率加工を実現。

(2)独自の切れ刃形状の採用により切削抵抗を低減、シャンク径をh5 公差とすることで工具の振れ精度を抑え、中仕上げから仕上げ加工までの高精度加工が可能。

(3)高硬度材の切削加工で長時間・高精度加工を実現するコーティング材種「DH102」を採用。新コーティング被膜「DH1」は、ナノ多層膜で構成され耐高温酸化性・耐衝撃性・被膜靭性および密着性に優れる。高硬度材加工で他社品比2倍の加工寿命が得られる。

(4)コーナR タイプのR 形状部は、ネガリードギャッシュ形状を採用し、外周切れ刃との繋ぎを滑らかにすることで、耐欠損性を向上させ高能率加工を実現できる。

■サイズ・価格
 ・スクエアタイプ ショート刃長(6形番):Φ1~Φ6
 ・スクエアタイプ レギュラ刃長(28形番):Φ1~Φ20
 ・ラジアスタイプ レギュラ刃長(39形番):Φ3~Φ20
 ・スクエアタイプ ミドル刃長(6形番):Φ6~Φ20
 ・スクエアタイプ ロング刃長(6形番):Φ6~Φ20
 標準価格:6,940円~127,500円(税抜き)

高送り/肩削り加工用工具「マルチエクストリーム」サイズ拡張!

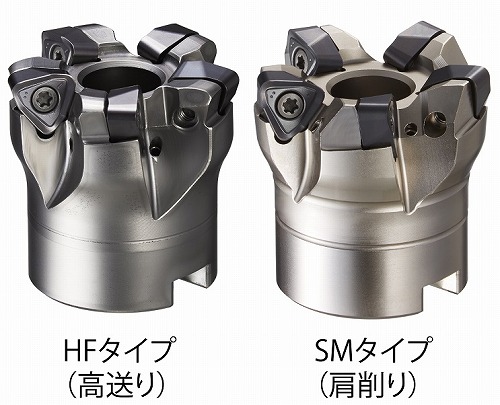

210412 マルチエクストリーム

 今回、高送り加工と肩削り加工のマルチな加工が可能な両面6 コーナ小型インサートタイプの刃先交換式カッタにボアタイプフライスEXM 形のサイズバリエーションを拡張し、幅広い加工に対応できるラインナップを揃えた。炭素鋼、工具鋼、プリハードン鋼、50HRC以下の焼き入れ工、鋳鉄、ステンレス鋼の高尾栗加工および肩削り加工に威力を発揮する。

〈特長〉

(1)本体は、軸方向切込み量(ap)最大2ミリの高能率高送り加工が可能なHFタイプと、平面・立壁・隅加工の肩削り加工が可能なSMタイプの2種類をラインナップ。本体を変え、同一インサートで高送り加工と肩削り加工に対応。また、SMタイプ本体には識別用の溝を入れているため、HF・SMタイプ本体の識別も容易。

(2)インサートは両面使用可能な6コーナ仕様で経済的。小型インサートの多刃仕様により高能率加工が可能。

(3)インサート拘束面はダブテイル構造を採用、インサートをねじ1本で強固に固定でき、切削抵抗によるインサート動きを抑制、安定した長寿命加工を実現。

(4)インサート材種は、耐欠損性と耐摩耗性のバランスに優れた汎用性の高いPVDコーティング材種「JC8050」および、難削材・高硬度材加工に適する「JC8118」を採用。
一般鋼からプリハードン鋼、鋳鉄、50HRC 以下の焼入れ鋼まで幅広い被削材に対応可能。

■サイズ・価格
 ・本体:ボアタイプフライスφ50~φ80(計8形番)、モジュラーヘッドタイプφ32~φ42(計4形番)、エンドミルタイプφ32~φ40(計6形番)
 標準価格:27,600 円~81,500 円(税抜き)

 ・インサート形番:WNMU070620ZER-PM(インサート材種:JC8050、JC8118)
 標準価格:1,370 円(税抜き)
