イスカルジャパン 3枚刃最強最速ヘッド交換式ドリル「ロジック3カム」を好評発売中!

210412 ロジック3カム

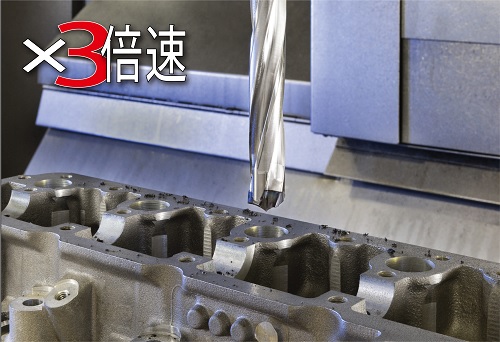

 イスカルジャパンが現在、3枚刃最強最速ヘッド交換式ドリル「ロジック3カム」を好評発売中である。

 この製品は、高い生産性(高い送り)、安定性(安定した寿命)、クイックチェンジを特長としており、製造現場において求められる要素を集約させた工具。

 ロジック3カムは、3枚の有効切れ刃の採用により、一般的な2枚刃のドリル比で1.5倍以上の送りが可能となり、高い生産性を実現する。

 また、トリプルマージンとなったことで、ビビリを軽減し、安定加工が可能となったことで、高い直進性能で高精度穴あけ加工を実現した。また、独創的なポケットデザインで、機上で簡単にヘッド交換可能なクイックチェンジシステムを採用している。中心部をクランプするため、振れを最小限に抑え、強固にヘッドを固定し、高い繰り返し精度を実現する。

 ロジック3カムヘッド「H3P」は、炭素鋼・合金鋼(ISO P種)、鋳鉄(ISO K種)の加工に対応。ドリル本体は、回り止めフラット部付で耐久性と安定性に優れたボディ構造を採用している。

 3枚の刃先へのクーラント穴を備え、ハイレーキ化と適切な内部給油により、切屑排出性が良好なため、長い工具寿命を実現する。新たに追加されたL/D= 8×Dのボディでは、切屑排出性を保ちつつ、加工を安定させ、フルートの一部をストレートにした構造を採用している点も要注目だ。

■レパートリー
 ●ヘ ッ ド:H3P 炭素鋼・合金鋼・鋳鉄対応 (ヘッド径:Φ12mm-Φ25.9mm)
 ●ドリル本体:D3N (加工深さ: 1.5×D /3×D / 5×D / 8×D)
