キタムラ機械 「Mycenter-SUPER MICRON(スーパーマイクロン)」を新発売

210517キタムラ機械

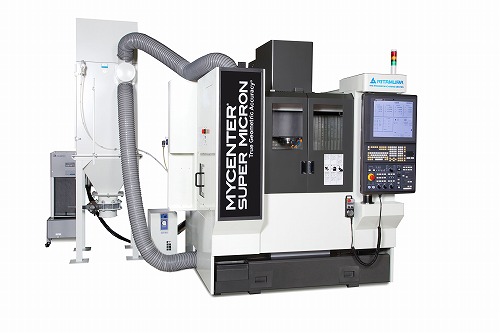

 キタムラ機械がこのほど、高精度微細加工機「Mycenter-SUPER MICRON」(スーパーマイクロン)を新発売した。精密金型、医療、光学、電子・半導体製造装置用機器の部品加工分野の旺盛な需要増に対応する。

 主な仕様は、テーブルサイズ400×500mm、各軸移動量(X軸×Y軸×Z軸)は450×350×300mm、テーブル積載重量125kg、最高主軸回転数は毎分4万回転、工具収納本数18本。集塵機や防塵構造を備え、グラファイト加工や微細加工時の細かい切粉にも対応している。

 最大の特長は、クロスレールと一体鋳造のダブルコラム構造を採用しており、コラムには独自開発の温度制御媒体を封入していること。加工中の温度変化の影響を抑制し、姿勢変位影響を極限まで抑えることのできる左右対称構造となっている。優れた剛性と振動減衰性能を併せ持ち、安定した高精度加工が実現した。

 また、全軸オーバーハングの無い独自の角形摺動面とテーブル低重心構造により、加減速の激しい高速加工時の振動を抑制する。クラス最大径で最小リードの駆動ボールネジを採用して追従性を高め、超高精度・高分解能光学式リニアフィードバックスケールにより、実測値で位置決め精度±10000分の5mm/フルストローク、直角度1000分の4mm、真円度10000分の15mmを達成し、従来比50%以上の高精度加工を可能にした。

 主軸回転毎分4万回転の連続運転を可能とした高性能セラミック軸受主軸は、工具最大長さで先端の振れが1.7ミクロン(実績値)、±0.1℃制御の高精度オイルコントローラーによる主軸内部とジャケット冷却により、暖機運転を必要としないコールドスタートからの連続加工においても熱変位の影響を抑え、髪の毛の細さ60分の1である1ミクロン単位の安定した加工精度を実現した。

 2008年に世界で初めてアイコン制御を可能とした独自開発のCNC装置「Arumatik-Mi」を搭載。高解像度CCDカメラ、マイク、スピーカーを標準搭載し、インターネットを介したIoTアプリケーション「Anywhere-Remote」は、メール通知やリアルタイムのモニタリングシステムから生産管理システムまで幅広く対応し、DX(デジタルトランスフォーメーション)を実現する革新的な機能を搭載している。
