牧野フライス精機 高精密CNC工具研削盤「AGE30FX」を発表

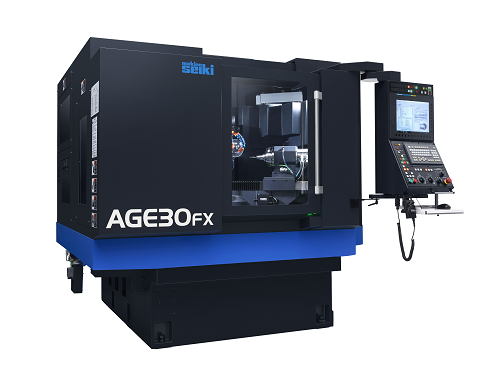

210616牧野精機1

 牧野フライス精機は高精密CNC工具研削盤「AGE30」のビッグマイナーチェンジモデル「AGE30FX」をリリースした。

 このマシンは従来より高い評価を得ていた「AGE30」の重研削能力と安定性はそのままに、自動ワーク交換装置と砥石交換装置に大幅な改良を加えたCNC工具研削盤。これにより優れた生産性を実現する。

 主な特長は、新型自動ワーク交換装置「LVBローダ」の交換動作や設計を全面的に見直し、ワーク交換時間の50%削減を実現したこと。使用するパレットは軽量かつ自動ティーチング機能対応の「Type D」パレットを採用し、ワーク最大収納本数がφ3で123本から780本に増え、より長時間の連続運転が可能となった。

 パレットは引き出し式を採用することで、パレット交換作業を容易にし、オペレータの負担を軽減している。ローダ用操作盤は、操作性が良く軽量なハンディタッチパネルを初採用した。

 また、新型砥石・研削液ノズル交換装置「AWC8」は砥石収納本数を既存の6本から8本へ増量し、様々な加工に対し、柔軟に対応できる仕様となった。交換時間も設計を全面改良したことにより、既存機より30%短縮に成功、高い生産性を実現する。

 ワークをクランプする工作主軸は最大回転速度を400min-1から1500min-1に変更し、ドレスの効率化、円筒研削にも対応する。

■主な仕様
 最大工具径 Φ25mm, 最大工具長 300mm, 砥石軸端形式 HSK-A50, 砥石軸出力 22.0kW,
 砥石軸回転速度 500~8000min-1
