日立金属　高被削性・高靭性新冷間ダイス鋼「SLD®-f」を開発

　日立金属がこのほど、被削性・靭性に優れた冷間ダイス鋼「SLD®-f」を新たに開発し、本格量産を開始した。昨今の自動車骨格部品における金型へのニーズが多様化する中で、「SLD®-f」は、金型の寿命向上や製作リードタイムの短縮など、金型に関わるトータルコスト低減へのソリューションを提供する。

　同社では、冷間ダイス鋼をはじめとするさまざまな用途に応じた金型用工具鋼を製造・販売していることから長年の信頼のもとで、多くの顧客に採用されている実績を持つ。

　昨今、自動車骨格部品（プレス部品）においては衝突安全性の向上や軽量化のため、ハイテン化が進んでいる。ハイテン鋼板は、より高強度・高硬度化していることから、加工時に金型へ与えるダメージが深刻な問題となっていることに加え、サプライチェーン全体のリードタイムの短縮が求められる中、開発・生産における準備期間への短縮化のニーズも高まっている。

「SLD®-f」の特長

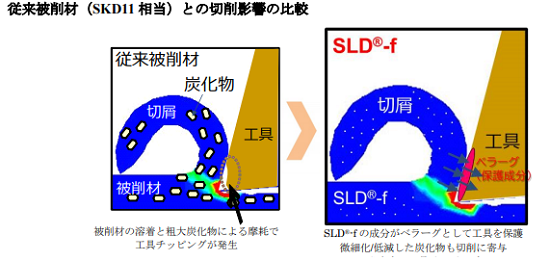

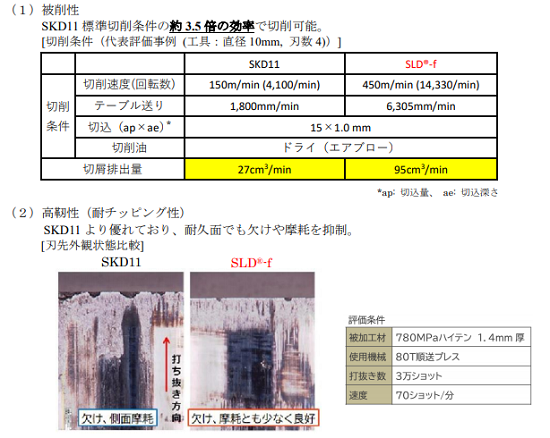

　こうした時流を背景に、同社が開発した「SLD®-f」は、切削中に工具のすくい面に形成される酸化物系溶着物であるベラーグを発生させる成分構成と粗大炭化物の微細化によってSKD11の標準切削条件の約3.5倍の高効率被削性を実現しており、これにより顧客での切削加工速度の向上および金型加工時間の短縮に貢献する。また、高い靭性を持ち合わせていることからも、耐久性や、加工の際の耐チッピング性にも優れている。さらに、高温焼き戻しを施す場合でも安定した硬さが得られるため、PVD 処理時の変寸低減にも有効となっている。
