タンガロイ 自動盤用3次元ブレーカ付き多機能PCDインサートを新発売

211122タンガロイ

 タンガロイがこのほど自動盤を使用したアルミの複雑形状加工に最適3次元ブレーカ付き多機能PCDインサートの販売を開始した。

 自動車用コントロールバルブに使用するスプールなどアルミ製で複雑形状を持つ部品は、油圧回路関連をはじめ数多く存在する。これらは主に自動盤で加工されるが、ワーク径に対して全長の長い物が多く、加工時間の短縮を目的とした横送り加工ができる溝入れ加工インサートを用いた「一筆書き加工」が一般的である。この加工では主に超硬工具が使用されるが、今回新しく開発した3次元ブレーカ付きPCDインサートは、切込み変動が多く、溝加工を含む複雑形状の加工に最適。

 最大切込み7mmに対応し、チップブレーカの効果により、切込み量に関わらず切りくず処理性は非常に高く安定している。また、材種には、耐欠損性に優れたDX110を採用。さらに、このDX110は超微粒ダイヤを使用しているので、鏡面のような高い加工面品位が得られる。

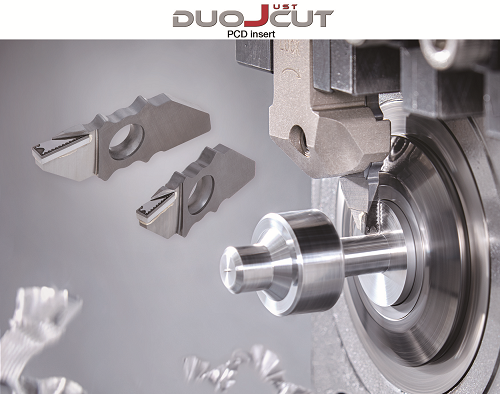

 このインサートは、溝入れ・突切り加工用工具「DuoJust-cut」(デュオ・ジャスト・カット)のインサートをベースにしており、ホルダも共用できる。また「DuoJust-Cut」で定評のある、3点支持による高いクランプ剛性はそのまま生かされており、大きな切込みでも極めて安定した加工を実現している。

■主な形番と標準価格(税抜価格)
 ・JXDX12R20F DX110:15,500円
 ・JXDX16R25F DX110:15,500円
 (計3アイテム)
