タンガロイ　三次元曲面の中仕上げ加工を高能率に！　倣い加工用刃先交換式カッタ「AddForceBarrel」新登場！

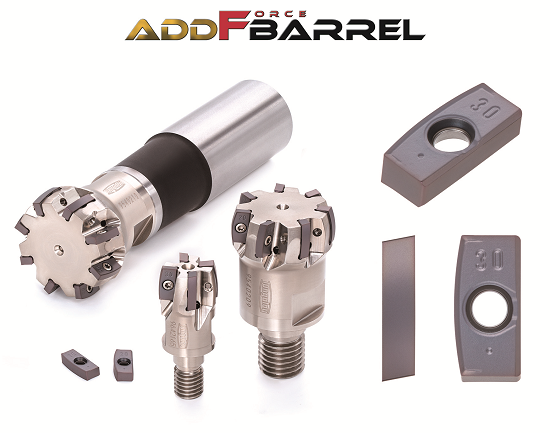

　タンガロイがこのほど、三次元曲面の高能率中仕上げ用加工に最適な、樽（バレル）形の切れ刃形状を持つ刃先交換式カッタ「AddForceBarrel」（アド・フォース・バレル）を新たに追加し、発売を開始した。

　金型の意匠面や航空機エンジン部品のような三次元曲面の倣い加工用として、同社では、曲率半径の大きな円弧切れ刃を持ち、樽（バレル）のような形状の工具「バレルヘッド」を発売して高い評価を得ていた。今回は同様の樽（バレル）形状の切れ刃を刃先交換式工具で再現し、業界最多の多刃仕様で高能率加工を可能にした。

　「AddForceBarrel」は、R=20mm、もしくはR=30mmの円弧切れ刃を持つインサートを使用し、三次元曲面の中仕上げ程度の倣い加工に用いる新発想の工具。ソリッドタイプのバレルヘッドと同様、従来の刃先交換式ボールエンドミルよりも大きな曲率半径の円弧切れを持つので、ピックフィードを大きくしてパス数を減らすことができ、大幅な加工時間の短縮を実現する。

　両面仕様2コーナタイプの研削級高精度インサートは、大きな円弧にもかかわらず小型化に成功。これによって工具径20mmでも4枚刃仕様と多刃化を実現している。一方で切れ刃長さは十分確保しているので、主軸に対する加工面の傾き「傾斜角」はR＝20mmのインサートで最大21.5°まで対応可能である。

　またインサートは、カッタに取付ける際の拘束面を大きく取っており、クランプ剛性が非常に高く、高精度な加工に対応する。インサート材種には最新のPVDコーティング材種「AH9130」を採用。炭素鋼からステンレス鋼、焼入れ鋼まで幅広い被削材で安定した寿命性能を発揮する。

■主な形番と標準価格（税抜き）
　・ZNHU1003R20-MM AH9130：1,620円
　・ZNHU1003R30-MM AH9130：1,620円
　・HFZN10M016M08R03：34,300円
　・HFZN10M035M16R07：53,300円
　・HFZN10M040M16R08：59,700円
