ダイジェット工業 金型二番逃がし加工用工具「アンダーカッタ」ラインナップを拡張!

220510ダイジェット工業

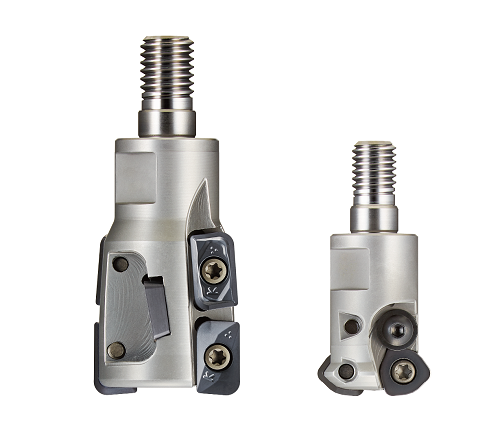

 ダイジェット工業は、好評中の金型二番逃がし加工用工具「アンダーカッタ」に、このほどモジュラーヘッドタイプを追加発売した。炭素鋼、鋳鉄、工具鋼、ねずみ鋳鉄、ダクタイル鋳鉄の金型二番逃がし加工に威力を発揮する。

 この製品は、オール超硬シャンクアーバ「頑固一徹」と併せての使用で、突き出しの長い加工でもビビリを抑制し、高能率加工を実現。上下往復加工用の「MSU形」とプロファイル加工用の「MUC形」をラインナップしている。

特長

●MSU形
 ① 突き加工または上下往復加工により大幅にびびりを抑制し、高能率加工を実現。
 ② マシニングセンタでの無人加工が可能となり生産性を向上。
 ③ 小径φ16から大径φ40をラインナップ。隅R部加工サイズに合わせた工具選定が可能。

●MUC形
 ① 工具側面を用いた輪郭加工で、加工 時間の短縮が可能。
 ② 工具負荷を軽減する独自刃形で、大きな切込みでも安定した加工が可能。

■サイズ・価格
MSU形

 φ16φ40(全5形番)
 標準価格: 32,000 円 5 2,000 円 (税抜き)
 インサート形番:WDMW形
 インサート材種:JC8050 、JC8118 PVD(コーティング)
 インサート標準価格:720~1 ,170円(税抜き)

MUC形
 φ25、φ32(全2形番)
 標準価格:40,000~78,000円(税抜き)
 インサート形番:ZPMT形、ZDMT形
 インサート材種:JC5015、JC5040(PVDコーティング)
 インサート標準価格:1,290~1,380円(税抜き)
