ダイジェット工業 好評の「ヘプタミル」と「ストライクドリル」にラインナップ拡充!

 ダイジェット工業がこのほど高能率加工用工具「ヘプタミル」にワイパーインサートを、超硬コーティングソリッドドリル「ストライクドリル」に面取り刃付きをそれぞれ追加し、ラインナップを拡張した。

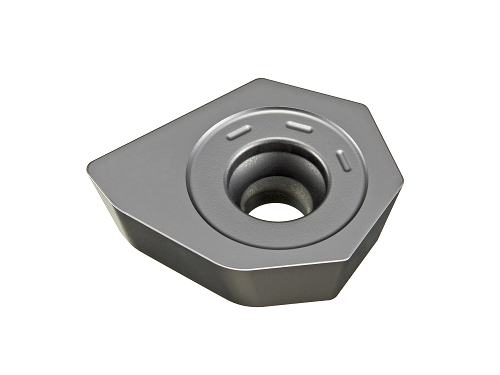

ヘプタミル用ワイパーインサートXDHW080610ZER-W

220526ダイジェット1

 ミーリング荒加工の大きな切込み深さにおいて切りくず排出量を高め、高能率加工を可能にした「ヘプタミルHEP形」にワイパーインサートを追加した。炭素鋼、工具鋼、プリハードン鋼、焼き入れ鋼、ねずみ鋳鉄、ダグタイル鋳鉄、ステンレス鋼、チタン合金、耐熱合金等の仕上げ加工に威力を発揮する。

〈特長〉

 (1)「ヘプタミルHEP形」は、名前の通り7角形(ヘプタゴン)のインサートを使用したカッタ。7コーナ使用可能最大切込み深さが5mm、また切れ刃最大切込み深さは12mmまで可能であり、形状部荒加工においてエアカット時間を短縮し、高能率加工が可能。

 (2)全周研削(H級)のワイパーインサートは、ワイパー刃の大R形状と良好な切れ味 で優れた仕上げ面精度が得られる。

 (3)ワイパーインサートの径方向の当たり面を大幅に増大することで、強固なクランプを実現し、「ヘプタミルHEP形」による荒~仕上げ加工までを可能とした。

■形番と標準価格(税抜)
・XDHW080610ZER-W(インサート材種:JC8011):1,400円

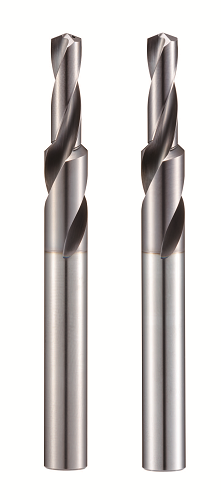

超硬コーティングドリル「ストライクドリル」ラインナップ拡張

220526ダイジェット2 この製品は、好評の超硬コーティングソリッドドリル「ストライクドリル」に穴開けと面取り加工が一度にできる面取り刃付きタイプ。炭素鋼、合金鋼、プリハードン高、ねずみ鋳鉄、ダクタイル鋳鉄、ステンレス鋼などの穴開けや面取加工に威力を発揮する。

〈特長〉

 (1)穴あけと面取り加工が一度にでき、工程短縮が可能。
 (2)低スラスト力で良好な食いつき性を示し、安定した穴径精度と長寿命を実現する 。
 (3)クーラント穴付きを使用することでステンレス鋼の穴あけ加工が可能。
 (4)M4~M12タップ下穴用をラインアップ。
 (5)M4~M6はC1まで、M8~M12はC1.5までの面取りが可能。

■サイズ
・EZN2D-M形(2Dタイプ、クーラント穴なし:φ3.4~φ10.3(全6形番)
・EZN3D-M形(3Dタイプ、クーラント穴なし:φ3.4~φ10.3(全6形番)
・EZN2DCH-M形(2Dタイプ、クーラント穴付き):φ3.4~φ10.3(全6形番)
・EZN3DCH-M形(3Dタイプ、クーラント穴付き):φ3.4~φ10.3(全6形番)
