タンガロイ　2製品を新発売

　タンガロイがこのほど、カム式旋盤での超小型部品加工にも最適な「DuoForceCut」（デュオ・フォース・カット）と、スリムなデザインで隣接工具との干渉を回避する「MiniV-LockGroove」（ミニ・Vロック・グループ）シリーズをそれぞれ開発し、全国で販売を開始した。

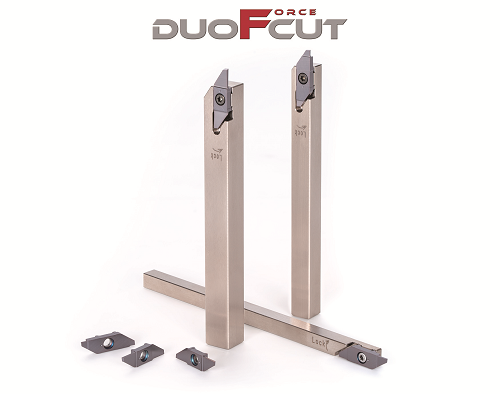

カム式旋盤での超小型部品加工に「DuoForceCut」（デュオ・フォース・カット）

　腕時計や精密電子機械などに使用される直径10mmに満たない小型部品は、カム式旋盤や小型の自動盤で加工されており、こうした機械に使用される工具は、6mm角、7mm角から10mm角シャンクが多く、現在でもろう付け工具が使用されていることを受け、タンガロイでは、今回、高精度な突切り加工が可能なDuoJustCut（デュオ・ジャスト・カット）のインサートクランプ技術を応用し、カム式旋盤で使用される6mm角という極めて細いシャンクでも高いインサートクランプ剛性を発揮する「DuoForceCut」を開発した。

　この製品はインサートポケットに設けた独自の凹凸形状によって、確実で強固なインサート保持を実現したことにより、6mm角シャンクにおいても高い刃先位置精度を実現し、溝幅0.5mmのインサートで直径4mmの安定した突切り加工が可能。

　シャンクは、6mm角、7mm角、CNCタイプの自動盤でも使用できる8mm角と10mm角を設定。刃幅は0.5mmから1.0mmで、最大φ12mmの突切り加工に対応する。

　インサート材種には、耐摩耗性と耐欠損性のバランスが良く、汎用性に優れたSH725を設定し幅広い被削材に対応するうえ、同じホルダに装着可能な前挽き用インサートやユーザー自身が必要な形状を研削成形できるインサートブランクスも標準化した。

　これによって、自動盤だけでなくカム式旋盤でも刃先交換式工具を使用できるうえ、刃先位置精度に優れた安定した加工ができ、工具コストの低減にも大いに貢献する。

■主な形番と標準価格（税抜き）
〈ホルダ〉
　・JSXXL0606X05　6mm角シャンク：13,900円
　・JSXXR0808H05　8mm角シャンク：13,900円
　・JSXXR1010H05　10mm角シャンク：13,900円

〈インサート〉
　・JVPN04R05F005-20 SH725：3,330円
　・JVPN07R06F005-20 SH725：3,330円
　・JVPN12R10F005-20 SH725：3,330円
　計30アイテム

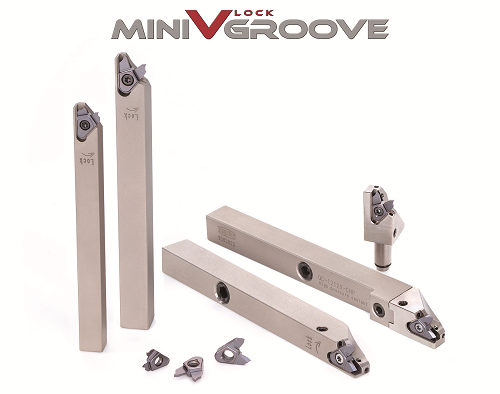

自動盤での高精度溝入れ加工に　新『MiniV-LockGroove』シリーズ

　従来、自動盤での溝入れ加工には三角形のインサートが多く使用されているが、このタイプのインサートでは、ホルダの上下面へのせり出しが大きくなるため、くし刃型刃物台取付け時に隣接工具と干渉しやすく、工具の間隔を開ける必要があり、搭載工具数が減るというデメリットがあった。

　そこでタンガロイでは同社独自のV字形状を持つ2コーナ仕様インサートを使用する「MiniV-LockGroove」（ミニ・Vロック・グルーブ）シリーズを新たに開発。刃先周辺をフラットなスリム形状としたことで、刃物台取り付け時に隣接する工具との干渉をなくした。

　インサートを小型化したことでインサートのクランプポイントと刃先の距離が近くなり、刃先位置が安定しびびりの少ない高精度な溝入れ加工が可能となった。さらにV形状ポケットは、ホルダに大きなバックサポートを持たせているのでインサートがしっかり固定され、高い工具剛性が得られる。

　溝幅は0.33mmから1.0mmを設定。ねじ切り用インサートは、ねじ山角55°と60°に対応する。ホルダは、汎用的な8mm角、10mm角、12mm角に加え、高圧クーラントにも対応する内部給油式タイプも設定している。さらに段取り替えによる機械停止時間を大幅に低減可能なヘッド交換式ホルダModuMiniTurn（モジュ・ミニ・ターン）用のヘッドもラインアップしている。MiniV-LockGrooveシリーズは、抜群の信頼性と使い勝手の良さで自動盤における高精度溝入れ加工の工程改善に役立つ。

■主な形番と標準価格（税抜き）
〈ホルダ〉
　・SVER0808H08　8mm角シャンク：13,700円
　・SVER1010H10　10mm角シャンク：13,700円
　・SVER1212X10-CHP　
　12mm角シャンク、内部給油機構搭載：26,200円

〈インサート〉
　・VGP08-033F-000 SH725　0.33mm幅：2,830円
　・VGP10-050F-000 SH725　0.5mm幅：3,330円
　・VGP10-100F-005 SH725　1.0mm幅：3,330円
　計25アイテム
