MOLDINO 人気のアルファ高送りラジアスミル「TR4F 5000形」にブレーカ付きインサートを追加発売

221107moldino

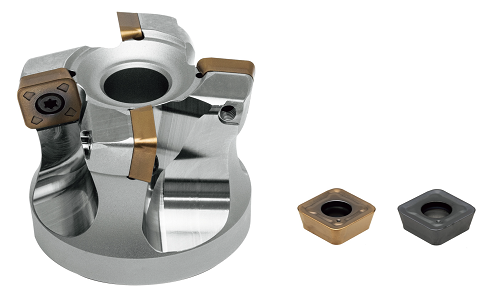

 MOLDINOがこのほど、人気のアルファ高送りラジアスミル「TR4F 5000形」にブレーカ付きインサートを追加し発売した。

 2020年4⽉にアルファ⾼送りラジアスミル「TR4F4000形」、2021年12⽉に「TR4F5000形」を発売したこの製品は、独⾃の⼯具設計により⼀刃送り2mm以上の⾼送り加⼯を実現し、機械能⼒の最⼤化により⽣産性向上に寄与するもので、主にダイカスト⾦型・樹脂⾦型・プレス⾦型の荒加⼯において好評を博している。TR4F5000形は4000形よりも⼤きなインサートを採⽤、軸⽅向切込みを従来の1.2mmから2mmまで適⽤できる一方、機械主軸への負荷が増加したため、⼯具性能を発揮するには相応の主軸動⼒を持つ加⼯機械が必要であることを受け、同社では今回、TR4F5000形の切削抵抗低減を狙ったブレーカ付きインサートを開発に至った。ダイカスト金型や樹脂金型、プレス金型の高能率荒加工や取りしろが変動しやすい鋳物ワークや肉盛り溶接材の荒加工に威力を発揮する。

〈特長〉

 (1) 広い断⾯積と拘束⾯積を持つ独⾃のインサート形状により、切込み量2mmでも⼀刃当りの送り量2mmを超える⾼能率荒加⼯が可能。
 (2)切りくず排出性を⾼めたボディ形状を採⽤。突き出し量の⻑い⾦型形状部の加⼯でも切りくず詰まり・噛み込みを抑制する。
 (3)独⾃の不等分割⽅式を採⽤。切削時のビビり振動を抑制し、従来品を超える⾼能率加⼯を可能にした。
 (4)等⾼線加⼯だけでなくバーチカル加⼯も可能となった。幅広い加⼯⽤途に対応する。
 (5)豊富なインサート材種をラインナップした。軟鋼から⾼硬度鋼まで、幅広い被削材に対応します。ブレーカ付きインサートは切削抵抗を低減。
 (6)インサートは⽚⾯4コーナ仕様で経済的。

■仕様
 ・追加発売 5000形ブレーカ付きインサート:4材種(1アイテム)
 ・TR4F 5000形のホルダ:φ63〜φ125(全10アイテム)

■価格
 ・追加発売 5000形ブレーカ付きインサート:¥1,960
 ・TR4F 5000形のホルダ:¥61,820〜¥129,540
