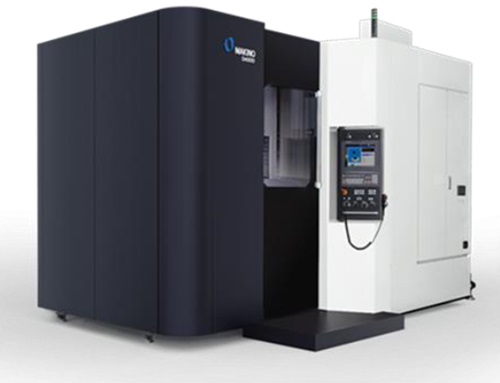

牧野フライス製作所　5軸マシニングセンタ「DA500」を市場投入！　

　牧野フライス製作所がこのほど部品加工向け5軸制御立形マシニングセンタDAシリーズに工作物最大寸法800×（直径）×500mm（高さ）を搭載可能な「DA500」をラインナップし販売を開始した。

　高精度な部品加工において生産性と信頼性を追求したこのマシンは、①時間当たりの生産性、面積当たりの生産性、②旋削機能（オプション）の搭載、③フレキシブルな自動化仕様、④切りくず処理への信頼性、⑤工具設定、ワーク設定への信頼性（新機能、特許出願中）、⑥経済性／環境への配慮、⑦コンパクトな設置スペース――の優位性を持ち、独自のオリジナル制御技術においても従来機に比べ消費電力を21％削減し、高精度で持続可能なモノづくりへも寄与する。

　複雑な立体形状や滑らかな曲面形状、高い加工面品位が求められる半導体製造装置部品や各種産業機器部品（航空宇宙、エネルギー関連、産業用ロボット等）へさらなる生産性の向上を可能にする。

「DA500」の主な特長

（1）時間当たりの生産性、面積当たりの生産性向上
①　俊敏で高出力な20,000回転主軸

　・従来主軸に比べコンパクトなデザインかつ出力アップを実現
　－出力特性：37kW/26kW（25％ED/連続定格）
　－トルク特性：150Nm / 63.7Nm （15%ED/連続定格）
　・俊敏な立ち上がり（0→20,000回転：1.7秒、従来比70%短縮）

②　高い加工精度と生産性を実現する本体構造

　・主軸側にY、Z 軸、テーブル側にX、A、C 軸を理想的に配置、主軸のオーバーハングを最小化かつ軽量化
　・ボールねじ軸と回転テーブル（A軸）の重心距離を最小化することで、動作に伴うイナーシャ（慣性）を低減し、無駄のない高速動作を実現

③　対象加工ワークサイズ従来比23% UP（工作物の直径比）

　・コンパクトな設置スペースでより大きな対象加工物に対応

（2）旋削機能（オプション）
　テーブル回転数：800min-1。旋削仕様でも標準仕様と同等の切削能力を実現した。

（3）フレキシブルな自働化仕様

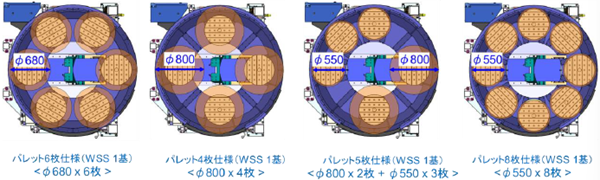

　単体機と同じ大きさの工作物が加工可能なパレットマガジン仕様を準備。機械設置面積当たりの生産性を追求した。工作物のサイズに応じた4種類のパレット配置が選択可能。高い加工精度での連続運転を実現するため、パレットマガジン内の切りくず堆積防止として、ストッカークリーニングクーラントを採用した。

（4）切りくず処理への信頼性

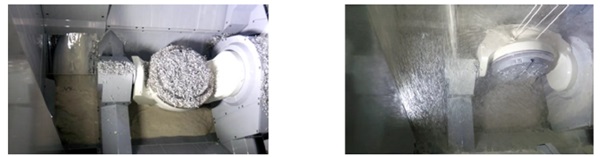

　既に発売済の5軸制御立形マシニングセンタDA300と同じコンセプトのセンタートラフ構造を採用。ベースクーラント、天井シャワークーラント、ノズルクーラント、スルースピンドルクーラントにより機内の切りくずをセンタートラフへ流し、素早く機外へ排出する。

　自働化仕様ではストッカークリーニングクーラントを採用した。パレットマガジン内の切りくず堆積防止として、クーラントにより切りくずを機外へ排出させる。

（5）工具設定、ワーク設定への信頼性（新機能、特許出願中）
　①　Vision B.T.S.（工具破損検出装置）の新機能：工具画像照合機能（特許出願中）
　・工具折損検知を行うVision B.T.S.のカメラを用いて工具交換プロセスによるミスを検出し、オペレータにアナウンスする。正となる工具画像と比較し作業ミスを検出し、コリジョンセーフガード（干渉防止機能）が付属する場合は、コリジョンセーフガード用に使用する工具のモデルデータとの比較も可能。

②　新機能：Vision W.S.C. （ワーク撮影装置）（特許出願中）
　・パレットマガジン内に設置したカメラによりパレットマガジンへ搭載したワークや治具が最大ワークサイズを超えていないかを判定し、「超過（高さ）・（幅）」等の結果を表示する。コリジョンセーフガード（干渉防止機能）が付属する場合は、コリジョンセーフガード用に使用するワークのモデルデータとの比較も可能で、より正確なワーク照合、治具へのワーク設定が確認可能。

（6）経済性／環境への配慮
最新のオリジナル制御技術eSTABILIZER（機械安定化制御技術）（標準仕様）、GI 制御・スーパーGI.5 制御（高速高精度技術）（標準仕様）により、消費電力を21%削減。eSTABILIZERは、工場内の温度変化があっても加工精度を維持し、空調にかかる工場の消費電力量削減に寄与し、機械と顧客環境の両面で環境負荷低減を実現する。その他、待機時エア低減機能（標準仕様）、新規開発主軸による主軸消費電力削減等、環境負荷低減機能を搭載した。

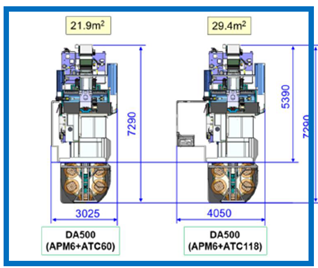

（7）コンパクトな設置スペース（パレットマガジン仕様での比較）
