牧野フライス製作所 仕上げ専用調整式フライスカッタ「SMART TOOL FlashSet Mill」販売開始

240520牧野1

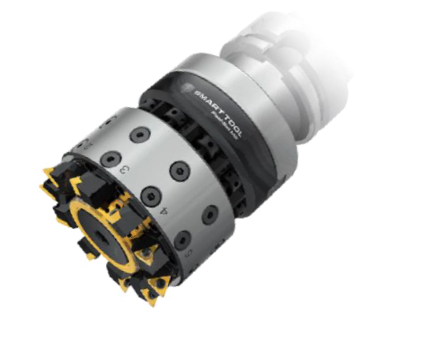

 牧野フライス製作所は、このほど仕上げ専用調整式フライスカッタ 「SMART TOOL FlashSet Mill (スマートツール フラッシュセットミル) の販売を開始した。

 この製品は、既存カッタでは締め付けや回転時に刃先が動き、正確に高さを揃えるのに長時間を要していたが、仕上げ専用調整式フライスカッタ「SMART TOOL FlashSet Mill」を導入することで、精密な刃先高さ調整を従来の約80%減となる作業時間で容易に実現するものである。

 また、多刃工具を均一な刃先高さで使用が可能となり、高い送り速度で、高品位な仕上げ加工を実現し、生産性の向上へも寄与する。最大回転速度20,000 min-1で使用可能である。

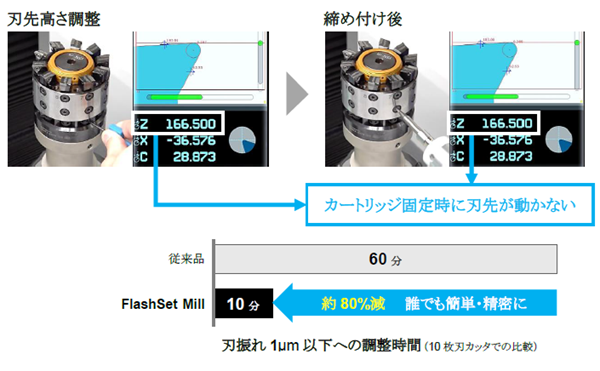

〈刃先精密調整〉

●刃先高さをピッタリ簡単に揃えられる機構(特許登録済)
●仕上げ面粗さ目安 : Ra0.2~1μm
●刃振れ1μm以下への調整時間 :1分/刃

240520牧野2

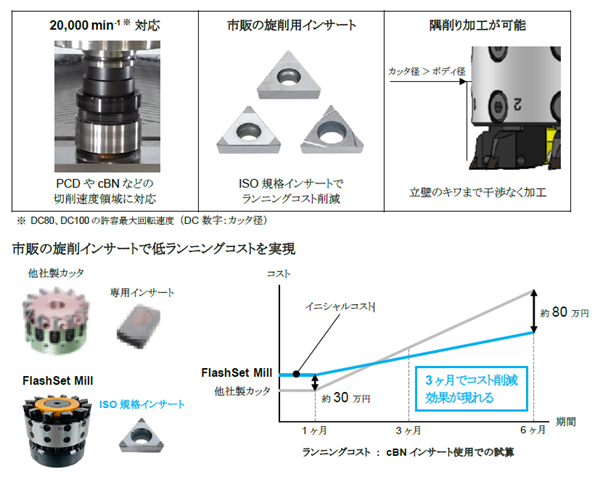

主な特長

〈主な仕様〉

240520牧野3

【被 削 材】鋳鉄/アルミニウム合金/炭素鋼/プリハードン鋼など
【インサート】市販旋削用 ISO規格呼び記号TP〇〇1103〇〇(穴付き)
(インサートやカッタアーバは商品に含まれないので市販品を使用)
【クーラント】スルースピンドルクーラントを刃先に供給可能

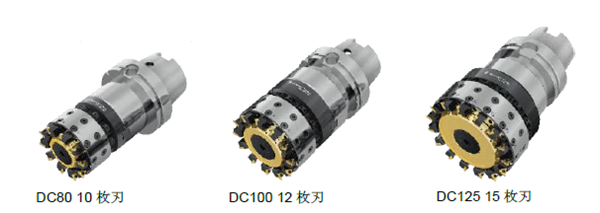

〈ラインナップ〉(DC数字:カッタ径)

240520牧野4

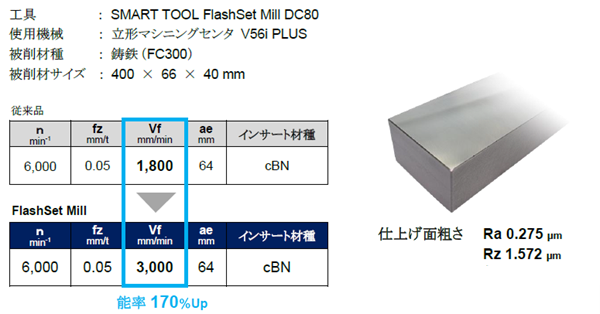

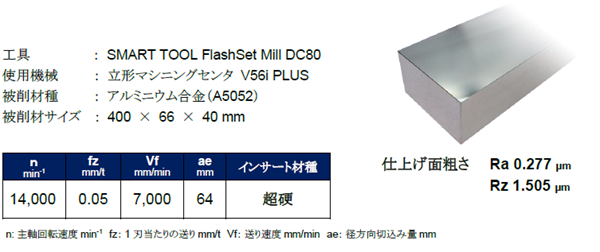

〈同社加工実績〉

240520牧野5

 従来品の刃数:6に対し、FlashSet Mill は高密度に配置された10 枚刃を実現。より高い送り速度で、高品位な仕上げ加工が可能。

240520牧野6

■販売価格(国内定価、消費税別。DC 数字:カッタ径)
 ・DC80:480,000円
 ・DC100:530,000円
 ・DC125:650,000円

 出荷開始時期は2024年9月。各種30台/年の販売を計画している。
