イスカル社 超硬ソリッドエンドミルに4枚刃のインナーRカッター「ER-S4」シリーズを追加

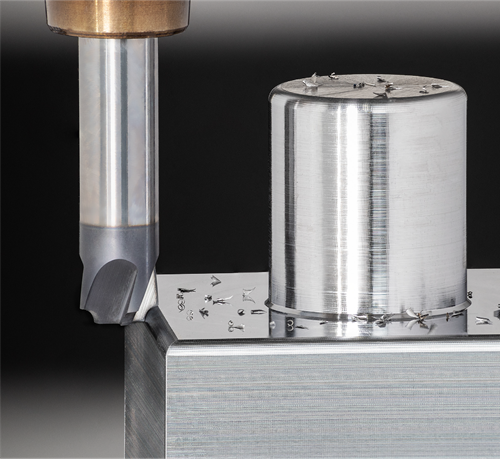

ソリッドエンドミルER-S4シリーズ

イスカル社はこのほど、超硬ソリッドエンドミルのラインナップに、4枚刃のインナーRカッター「ER-S4」シリーズを新たに追加した。

この「ER-S4」シリーズは、2枚刃に比べ、同じ回転数でより多くの切削面積に接触するため、高能率な加工が可能である。また切刃が多い分、刃先にかかる負荷が分散され、耐久性にも優れる。

コーナーR0.5-3.0mmを標準レパートリー。多様なインナーR加工に対応する。工具材質には、高靱性超硬母材にTiAlN PVDコーティングを施したIC900を採用。幅広い被削材に対応する。

また、同形状のラインナップをヘッド交換式エンドミル「MULTI-MASTER」でも展開している。レパートリーは、「ER-S4」シリーズ同様の、R0.5-R3.0mm。ヘッド交換式のため、加工用途に応じて幅広いシャンクレパートリーから最適な突き出し長さを選べるという利点がある。

さらに、ヘッド交換は機上で簡単に、高い繰り返し精度で行えるため、機械の停止時間(ダウンタイム)を削減し、稼働効率を向上させることで、トータル加工コストを削減する。

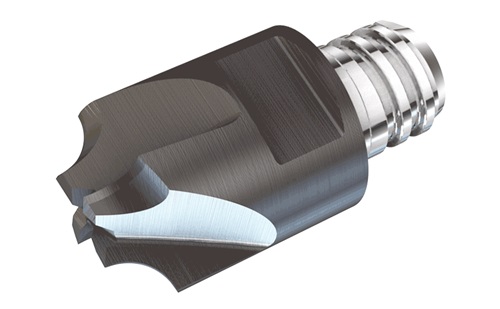

MULTI-MASTER MM ERヘッド



■レパートリー
・ソリッドエンドミル「ER-S4
 工具径:Φ6-Φ12mm コーナーR0.5-3.0mm
 材質:IC900 PVDコーティング

MULTI-MASTER MM ER
 ヘッド径:Φ6-Φ12.7mm コーナーR0.5-3.0mm
 材質:IC908 PVDコーティング
