芝浦機械「ULG-100H（H3）」が第56回機械工業デザイン賞IDEAにて日本産業機械工業会賞　～独自補正で超精密加工の常識に挑む～

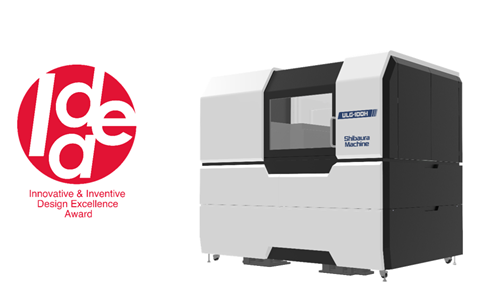

　芝浦機械の超精密非球面加工機「ULG-100H（H3）」が、日刊工業新聞社主催の「第56回機械工業デザイン賞IDEA」で日本産業機械工業会賞を受賞
した。

「ULG-100H（H3）」は、スマートフォンなどに搭載される高精度な光学レンズ用金型の加工を対象とした超精密加工機。最大の特徴は、機械の案内面に起因する微小なうねりを打ち消す「真直度サーボ補正機能」にある。

　同機は直交する2軸に2自由度リニアエンコーダを採用。案内面の微小なうねりを検出し、ハードウエアとソフトウエアを組み合わせたリアルタイムの相互フィードバックによって、両軸のうねりを遅滞なく補正する。工作機械の「母性原理」に、制御技術で正面から挑んだ格好だ。

　案内機構にはV-V転がり案内を採用し、その剛性と安定性を維持しながら、独自の補正技術によって油静圧案内に匹敵する滑らかさを追求した。加工面の微小なうねりを抑えることで、後工程の研磨時間を大幅に削減するとともに、過剰な研磨による形状崩れや規格外品の発生を防ぐ。

　V-V転がり案内は、油静圧案内と比べて熱変位のリスクが小さく、保守性にも優れる。独自ソフト群を搭載した大型操作盤によって操作性を高めたほか、水平可動扉を備えたフルカバー構造で安全性にも配慮した。

　今回の審査では、企画力・社会性、機能・性能・品質、操作性・安全性・保守性・経済性、造形・造系処理の各面が評価された。機械本体の高剛性や位置決め再現性と、機械的な誤差を補正するソフトウエアを融合させたシステムデザインが受賞につながった。

　超精密加工の世界では、目に見えないほどのわずかなうねりが、最終的な製品精度や後工程を左右する。ULG-100H（H3）は、機械構造だけに頼るのではなく、ハードとソフトの融合によってその壁を越えようとする一台だ。

　機械工業デザイン賞IDEAは、生産財を対象に、外観、機能、性能、安全性などを総合的に評価する顕彰制度。芝浦機械は今後も、機械が持つ構造美を機能美へ昇華させた製品づくりを進めるとしている。
