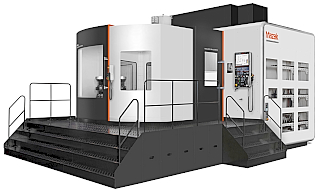

工程集約により大型部品加工の生産性を大幅に向上させたスーパーマルチタスキングマシン「INTEGREX e-1250V/8 II 」が登場！　ヤマザキマザック

ヤマザキマザック（社長＝山崎智久氏）が旋削加工、B 軸による傾斜面加工、同時5 軸加工までも可能にした先進のスーパーマルチタスキングマシン「INTEGREXe-1250V/8 II（インテグレックス・イー1250 ブイ/8・ツー）」をリリースした。すでに9 月16 日～9 月21 日まで行われる第20 回 欧州国際金属加工見本市（EMO2013）に出展・販売を開始しており、日本市場は今秋に美濃加茂工場で開催予定のプライベートショーで展示・発表する。

同社では開発の背景を「最近の製造業では、製品の多品種少量化がさらに加速し、変種変量生産方式の設備の需要が高まっており、中でも、大幅な工程集約が期待できる複合加工機が注目されています。当社は1987 年に複合加工機の革命機である“インテグレックス”を開発し、以来、“インテグレックス”は進化を続け、世界中のあらゆるお客様に認めら、複合加工機の代名詞となりました。最近では、船舶、航空機、風力発電、建設機械などの大型の製品業界における大型部品の加工においても、工程集約の需要が日増しに高まってきていることから、長年に亘る工作機械のリーディングカンパニーとしての製品づくりと複合加工機のトップメーカーとしての経験値を生かして、このたびスーパーマルチタスキングマシンINTEGREX e シリーズのフラッグシップ機として『INTEGREX e-1250V/8 II 』を開発しました」とコメントしている。

このマシンは、従来、工程集約が困難とされ各工程ごとに異なる複数の機械を渡り歩いて加工されていた大物部品に対して、『製造リードタイム（納期）の革命的な短縮』と『工場機能の全てを１台の機械に集約』を掲げて、一台で全ての工程を完結する（DONE IN ONE）ことを実現させた超複合加工機。同時5 軸加工門形マシニングセンタと立形CNC 旋盤が持つ旋削機能を合わせ持つ機械で、高剛性、高精度に加え、複合加工機能と5 軸加工機能を究極まで深化させている。また、エルゴノミクス（人間工学）デザインにより作業性と保守性にも優れ、環境対応にも配慮した。

「大幅に生産性を向上し、さらに使いやすく、導入しやすい機械として、ビジネスに最高の投資効果をもたらす複合加工機です。今後は、シングルパレット仕様など、お客様の様々なご要望にお応えする展開も計画しています」（広報担当者）

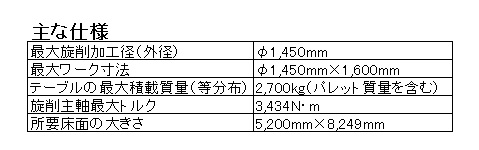

『 INTEGREX e-1250V/8 Ⅱ』の特長は以下のとおり。

1．高生産性
1） 最大ワーク寸法φ1,450mm×1,600mm の大きな加工範囲を実現。

2） 高馬力、高トルクビルトインモータ主軸による高生産性。
ビルトインモータを採用した旋削主軸は、最大トルク3,434N・m の高トルクを生かした重切削加工とミーリング加工時の高精度C 軸位置決めを両立させた高性能主軸を搭載。
また、ビルトインモータによるマシニング主軸10,000min-1（37kW）、最大トルク420N・m は鋼材から非鉄金属までの高能率加工を実現する。B 軸駆動は、バックラッシュ ゼロのローラギアカムの採用によりISO 規格1/2 の高精度を実現。

3） 生産性を向上する5 つのインテリジェント機能を搭載。
インテリジェント機能とは機械自体がサポートを行うことで作業者の負荷を軽減する機能
である。

・干渉防止機能 「インテリジェント セイフティシールド」
・音声ナビゲーション機能 「マザックボイスアドバイザ」
・主軸監視機能 「インテリジェントパフォーマンススピンドル」
・保守監視機能 「インテリジェントメンテナンスサポート」
・旋削テーブルアンバランス検知機能 「インテリジェントバランス アナライザ」

4） 生産状況に合わせて拡張可能なマザック独自の生産自動化システム“モジュラテック
マニュファクチャリングセル”により、加工の省人化、無人化を図ることができる。

2． 高精度・高剛性
1） X、Y、Z 軸摺動面はローラガイドを採用することで高剛性を実現。

2） 構造体剛性をアップし 機械重心の最適化、更に熱対称構造を採用し荷重バランスを最
適化。

3） 2 つの高精度加工を実現するインテリジェント機能を搭載。
以下のインテリジェント機能により長期に亘って安定した高精度位置決めを実現した。

・振動防止制御機能 「アクティブ バイブレーションコントロール」、
・熱変位制御機能 「インテリジェント サーマルシールド」

3． 操作性の向上
1） エルゴノミクスデザインの採用による操作性の向上。
人間工学に基づき、使いやすさを向上。｢MAZATROL MATRIX｣の操作画面を19 インチ
にアップ、操作パネルは旋回・昇降式により、自然な姿勢で操作ができる。また、オペレータドアの窓を大きくし段取り作業時の視認性をアップした。

4． 環境負荷低減
1） 消費電力削減
機内照明にはLED ライトを採用し、さらに、チップコンベア（オプション）のサイクル運転終了後の運転自動停止システム、人感センサー、消費電力モニタ（オプション）を採用している。

2） マシニング主軸オイルエアー潤滑自動停止
一定時間停止状態が経過するとオイルエアー潤滑を停止する。これにより消費電力が削減する。

同社では販売台数を36／年（3台／月）を目標としている。
販売価格は117,100千円。
