さらなる重厚長大の素材へ対応した最大級の複合加工機！　マザックがINTEGREX e-800H Ⅱを新たにシリーズに追加！

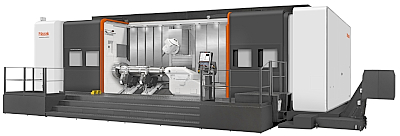

ヤマザキマザック（社長＝山崎智久氏）がこのほど、重厚長大ワークの旋削から、ミーリング加工を可能にした先進のスーパーマルチタスキングマシン『INTEGREX e-800H Ⅱ（インテグレックス イー 800 エイチ ツー）』を、従来からのインテグレックスe シリーズに追加した。このマシンは一足早く先月欧州で開催された欧州国際金属加工見本市（EMO2013）に出展・販売を開始し、大きな注目を浴びた。日本では今秋に美濃加茂工場で開催予定のプライベートショーで展示・発表する。

このマシンの特長は、航空機関連をはじめ、建機関連、船舶関連、オイル関連などの産業からの加工領域拡大へのニーズに対応した最大振りφ1300mm、最大ワーク重量15t、Y 軸スローク800mm、心間最大8m、振止把握径φ800mm のクラス最大級の横形複合加工機で、旋削主軸回転速度700min-1、主軸貫通穴径φ275mm、最大出力45kW（60HP）、最大トルク13700N･m により高トルク重切削加工を実現したことである。

従来は、航空機部品、油井管部品などで内径の奥深い個所の深穴加工やミーリング加工をする場合、ほかの工作機械へと工程を分ける必要があったが、ロングツールホルダシステムにより、連続深穴加工や、斜め深穴加工、偏芯深穴加工を実現し、段取り替え無しの連続加工が可能になったことも大きな魅力だ。

たとえば、ロングボーリングバーシステムは、最大工具長1500mm まで対応可能で、ロングドリルホルダは最大深さ800 mm の深穴加工を可能にする。そのほか、サイドカッタホルダなどの特殊ツールにも対応し、長尺材加工では、クラス最大の把握径φ800mm の振止めを装着することも可能なのだ。

また、同社の優位性のひとつでもある人間工学に基づいたデザインを実現し、オペレータの操作性、保守性も向上している。さらには作業中の負荷を軽減する6 つのインテリジェント機能を搭載した。環境対応では、消費電力削減のため、機内照明にはLED ライト、チップコンベア（オプション）のサイクル運転終了後の運転自動停止システム、人感センサーなどを採用している。

高生産性で経済効果抜群！　人間工学が詰まった操作性も魅力

■高生産性
1） 最大振りφ1,300mm、Y 軸ストローク800mm、心間 4,000mm、6000mm、8,000mm に対応。

2） シャフトワークの作業性・生産性を向上させる NC テールストックを全心間に標準展開。

3） ビルトインモータによるミーリング主軸は最高回転数10,000min-1 の能力をもち、非鉄金属から鋼材まで対応する高速強力主軸。

4） 旋削主軸は主軸出力 45ｋW（60HP）（40％ED/連続）・最大トルク13,700/10,300N･ｍ（40％ED/連続）、回転数700min-1。（チャックの仕様により制限あり）

5） 4 つのインテリジェント機能を搭載し、生産性向上とオペレータへの負荷を軽減。
干渉防止機能 ：「インテリジェント セイフティシールド」
音声ナビゲーション機能 ：「マザックボイスアドバイザ」
主軸監視機能 ：「インテリジェントパフォーマンススピンドル」
保守監視機能 ：「インテリジェントメンテナンスサポート」

6） 大物部品の内径・深穴加工を行うロングボーリングバーなどの特殊工具の装着が可能。

■高速・高精度・高剛性
1） X、Y、Z 軸摺動面はローラガイドを採用することで高剛性を実現。

2） NC テールストックによるサーボモーターでの安定したNC 推力制御により加工精度を向上。

3) 2 つの高精度加工を実現するインテリジェント機能を搭載。
振動防止制御機能 「アクティブ バイブレーションコントロール」、熱変位制御機能「インテリジェント サーマルシールド」によるインテリジェント機能搭載により長期に亘って安定した高精度位置決めを実現。

■操作性の向上
1） エルゴノミクスデザインの採用による操作性の向上。
人間工学に基づき、使いやすさを向上。｢MAZATROL MATRIX｣の操作画面を19 インチにアップ、従来旋回のみの操作パネルは傾斜角度を30°まで変えることができ、自然な姿勢で操作ができる。また、段取り時は刃先確認ができるようZ 軸ストローク全域での移
動が可能。オペレータドアの窓を大きくし段取り作業時の視認性をアップした。

■環境負荷低減
1） 消費電力削減のため、機内照明にはLED ライトや、チップコンベア（オプション）のサイクル運転終了後の運転自動停止システム、人感センサー、消費電力モニタ（オプション）を採用している。

販売価格は182,600千円（4000U）～。
年に15台の販売を目標としている。
