ヤマザキマザックが旋削機能付き同時5軸加工・高精度多面加工マシニングセンタ「VARIAXIS i-1050T」をリリース

ヤマザキマザック（社長＝山崎智久氏）が旋削機能を付加した同時5軸加工・高精度多面加工マシニングセンタ「VARIAXIS i-1050T（ヴァリアクシス）」を発表した。10月5日からイタリアミラノで開催の欧州国際工作機械見本市（EMO MILANO 2015）に出展し販売を開始する。

1999年10月に登場したVARIAXISシリーズは、2011年9月にさらに高速・高精度でエルゴノミクス（人間工学）デザインのVARIAXIS iシリーズに進化し、現在は、テーブルサイズφ500～800mmのVARIAXIS i-500、600、700、800と、旋削機能付のVARIAXIS i-700T、800Tに今回の「VARIAXIS i-1050T」を加え全7モデルとなった。

「VARIAXIS i-1050T」は、高速・高精度ロータリテーブル(C軸)に最大回転速度500min-1の旋削機能を追加し、同時5軸加工・高精度多面加工から旋削加工まで全てを１台で完結し、工程集約を実現する。最大ワーク寸法φ1,250mm×900mm、最大積載質量2,000kgの大物部品加工が可能である。高剛性の両端支持タイプのチルト・ロータリーテーブル、A軸にデュアル・ローラギアカム、C軸にダイレクトドライブモータを採用し、さらにインテリジェント機能も搭載することで高速・高精度加工を実現する。また、タッチパネル式ＣＮＣ装置MAZATROL SmoothXを搭載し、エルゴノミクスデザインによる操作性・作業性の向上、消費電力削減等の環境負荷の低減も図っている。主たる用途は、航空機部品や各種バルブなどの加工。

主な特長は以下のとおり。

1．高生産性
①旋削加工可能なロータリーテーブル
ロータリテーブル（C軸）にダイレクトドライブモータを採用し最大500min-1の旋削加工が可能。マシニング工程から旋盤工程までの全てを１台のマシンで完結し生産性を向上する。

②剛性の高い両端支持タイプのチルト・ロータリーテーブルにより多面・同時5軸加工
通常のX、Y、Zの3軸に加え、テーブル回転のC軸と“揺りかご”の様にチルティングするA軸を持つ両端支持タイプのチルト・ロータリーテーブルを搭載し、加工物上面、側面及び任意の角度からの多面・同時5軸加工が可能。A軸にはデュアル・ローラギアカムを採用し、高剛性を実現。
　
③インテリジェント機能を搭載し、生産性向上とオペレータへの負荷を軽減
・干渉防止機能：「インテリジェント　セイフティシールド」
・音声ナビゲーション機能：「マザックボイスアドバイザ」
・主軸監視機能：「インテリジェント パフォーマンス スピンドル」
・保守監視機能：「インテリジェント メンテナンスサポート」

④無人加工システム（ＦＭＳ）の構築が加工
ユーザーの生産形態に合わせて、横形マシニングセンタとの組み合わせによる無人加工システム（ＦＭＳ）の構築が可能。

2．高精度
①FEM解析により安定した加工精度
FEM解析（コンピュータによる構造解析）により、高加減速時の振動を抑え、安定した加工精度と長期間の高精度維持を可能にした。

②インテリジェント機能により高精度加工を実現
・振動防止制御機能：「アクティブ　バイブレーション コントロール」
・熱変位制御機能：「インテリジェント　サーマルシールド」
・5軸高精度チューニング機能：「インテリジェント マザチェック」

3．　操作性・作業性の向上
①エルゴノミクスデザインにより操作性と作業性の向上
・大きなドア開口部と天井カバー自動開閉による良好なクレーンアクセス
・優れたテーブルへの接近性
・バルブや潤滑装置など保守ユニットを集中配置し日常点検が容易
・旋回式操作パネルにより作業効率向上

4．環境負荷低減
①消費電力量と潤滑油消費量を削減
機内照明にはLEDライトを採用し、さらに、チップコンベア（オプション）のサイクル運転終了後の運転自動停止システム、消費電力モニタ（オプション）を採用している。また、オイル潤滑とグリース潤滑の各長所を取り込んだ潤滑油を使用し消費量を削減する。

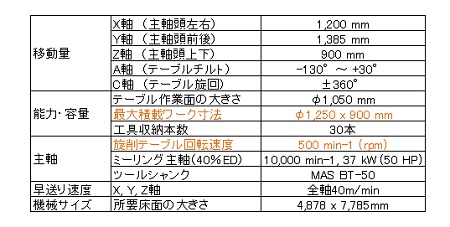

仕様

同社では20台／年を販売目標としており、10月5日からのEMO MILANO 2015に出展し、日本でも同時に販売を開始する。
