ユキワ精工が大径・長尺ワークに対応　ビッグボアタイプのCNC円テーブル 「BNC400」を発売

　ユキワ（社長＝酒巻弘和氏）はこのほど、テーブル中心貫通穴径φ180で大径・長尺ワークにも対応可能なビッグボアタイプのCNC円テーブル「BNC400」を発売し、CNC円テーブルのラインナップを拡充した。

　CNC円テーブルは、専用コントローラや搭載機械のNC装置により、ワークの角度割出を行うための機器。新製品の「BNC400」は大径の中心貫通穴を設け、大径ワーク、長尺ワーク等、従来の円テーブルでは対応出来なかったようなワークに対応することが出来る。ワンチャックでの多面加工による工程集約、今まで出来なかった形状・寸法のワークへの対応で、ユーザー様の生産性向上に寄与する。

「BNC400」の特長

1．ビッグボア
　中心貫通穴がφ180と大きく、大径ワークや長尺ワーク等、多彩なワークに対応が可能。

2．多数ポートのロータリジョイントに対応
　大径の中心貫通穴により、多数ポートのロータリジョイントもコンパクトに納める事ができ、搭載スペースに制限がある専用機への搭載が可能。また多数ポートのロータリジョイントにより、多様な治具に対応可能となり、複雑な形状の部品加工にも対応可能。

3．強力クランプ・高剛性
　クラス最大 4,500N･mの高いクランプ力を誇る。（クランプ力 同社同サイズ製品比 約3倍）。また、特殊構造の採用で高い剛性を実現した。高クランプ力・高剛性により、重切削に対応可能、従来より条件を上げて加工を行う事が出来るため、サイクルタイムの短縮に寄与する。

4．油圧ユニット不要
　円テーブル本体にエアハイドロ機構を内蔵しており、エアを供給するだけで、円テーブルのクランプが可能。円テーブルのために、油圧ユニットを用意する必要がない。

5．抜群の防水性
　同社の特許であるオートエアパージを標準装備しているので、切削水に対しても抜群の防水性を誇る。クランプ用エアを接続するだけで円テーブル内部の圧力が上がり、且つ内圧を一定に保つことで外部からの切削液などの浸入を防ぐ。

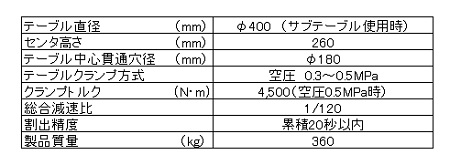

仕様

問合せ先
本社営業グループ：　TEL：0258-81-1111
東京営業所 ：　TEL：048-434-7101
名古屋営業所 ：　TEL：0561-64-0300
大阪営業所 ：　TEL：06-6748-2020
海外営業グループ：　TEL：0561-61-1400

▼ホームページ
http://www.yukiwa.co.jp
